QW(WQ)型無堵塞潛水排污泵
QW（WQ）無堵塞潛水排污泵是在引進國外_技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有_效果。
該系列排污泵采用_葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
該系列排污泵采用_葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

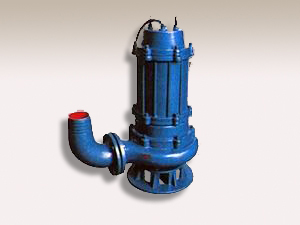

【QW（WQ）無堵塞潛水排污泵產品展示】
產品特點:
1．采用_的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3．整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4．該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5．可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及_溫等進行自動保護，提高了產品的安全性與可靠性
6．浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用_為方便。 7．QW（WQ）系列可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8．能夠在全揚程內使用，而_電機不會過載。
9．有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

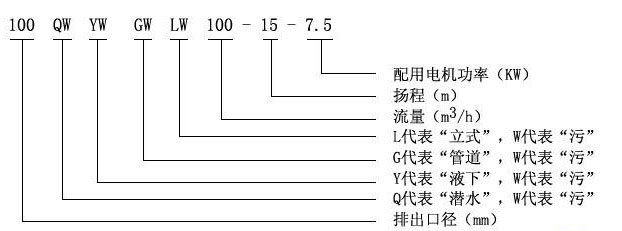

型號定義：
適用范圍：
適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。
性能參數：
QW（WQ）潛水式無堵塞排污泵性能參數| 型 號 | 口 徑 （mm） |
流 量 （m3/h） |
揚 程 （m） |
功 率 （kw） |
轉 速 （r/min） |
效 率 （%） |
| QW25-8-15-1.1 | 25 | 8 | 15 | 1.1 | 2825 | 38.5 |
| QW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
| QW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
| QW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
| QW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
| QW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
| QW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
| QW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
| QW50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
| QW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| QW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| QW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
| QW65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
| QW65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
| QW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| QW65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
| QW65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
| QW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
| QW80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
| QW80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
| QW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| QW100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
| QW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
| QW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
| QW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
| QW100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
| QW100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
| QW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
| QW125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
| QW120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
| QW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
| QW150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
| QW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
| QW150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
| QW150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
| QW150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
| QW150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
| QW200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
| QW200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
| QW200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
| QW200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
| QW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
| QW200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
| QW200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
| QW200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
| QW200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
| QW250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| QW250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
| QW250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
| QW250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
| QW250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
| QW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
| QW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| QW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| QW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| QW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| QW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| QW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| QW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| QW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| QW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| QW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| QW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| QW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| QW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| QW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| QW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| QW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| QW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| QW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| QW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| QW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| QW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
性能圖譜：

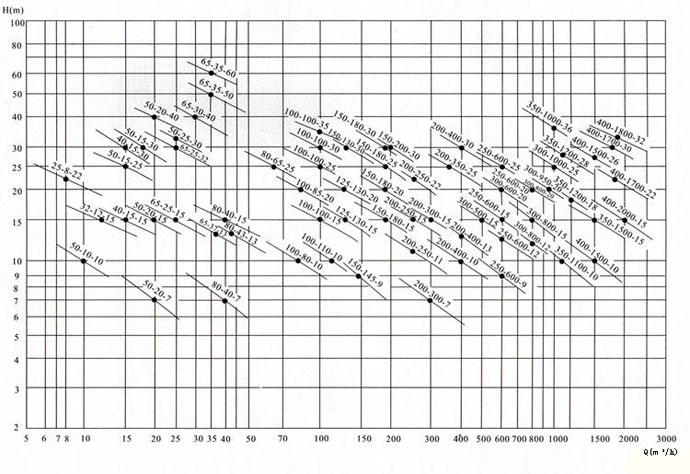

QW（WQ）潛水式無堵塞排污泵（性能圖譜）
結構圖紙
結構說明 WQ無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔?，屬機電一體化產品， 電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行_保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以_泵以_效率運行。

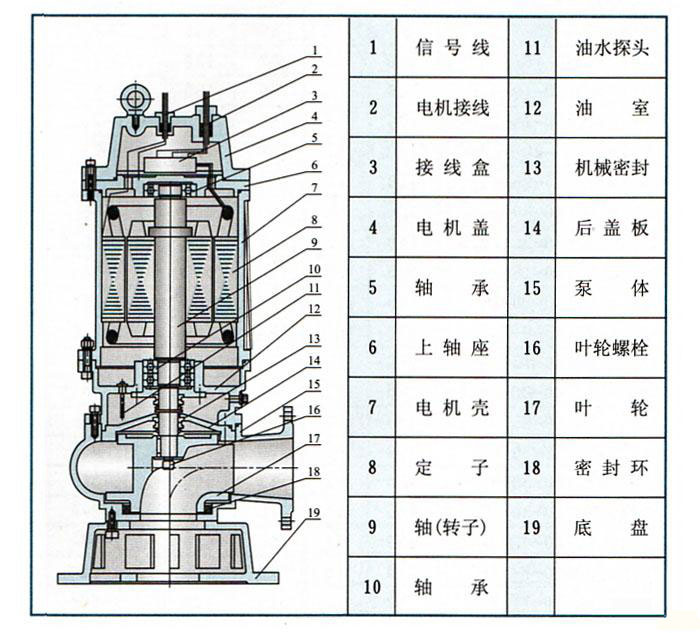

QW（WQ）潛水式無堵塞排污泵（結構圖）
安裝尺寸

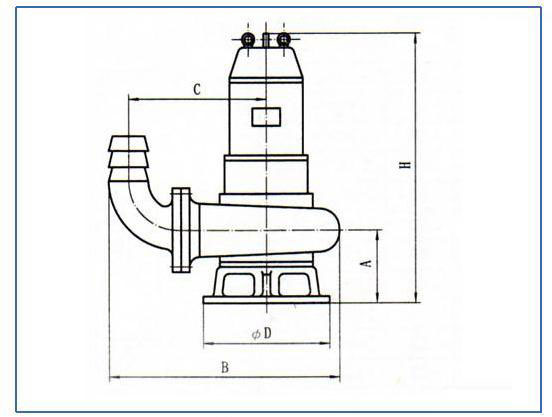

QW潛水式無堵塞排污泵（安裝尺寸）
| 型號 | A | B | C | D | H |
| 25QW8-22-1.1 | 110 | 305 | 195 | 190 | 410 |
| 32QW12-15-1.1 | 110 | 305 | 195 | 190 | 410 |
| 40QW15-15-1.5 | 120 | 340 | 215 | 240 | 600 |
| 40QW15-30-2.2 | 120 | 340 | 215 | 240 | 600 |
| 50QW20-7-0.75 | 125 | 370 | 225 | 240 | 550 |
| 50QW10-10-0.75 | 125 | 370 | 225 | 240 | 550 |
| 50QW20-15-1.5 | 120 | 345 | 215 | 240 | 600 |
| 50QW15-25-2.2 | 120 | 345 | 215 | 240 | 600 |
| 50QW18-30-3.0 | 125 | 370 | 225 | 240 | 630 |
| 50QW25-32-5.5 | 155 | 410 | 255 | 310 | 730 |
| 50QW20-40-7.5 | 155 | 410 | 255 | 240 | 730 |
| 65QW25-15-2.2 | 125 | 410 | 260 | 240 | 610 |
| 65QW37-13-3.0 | 125 | 410 | 260 | 240 | 630 |
| 65QW25-30-4.0 | 125 | 420 | 270 | 240 | 680 |
| 65QW30-40-7.5 | 155 | 450 | 290 | 310 | 730 |
| 65QW35-50-11 | 165 | 460 | 290 | 350 | 920 |
| 65QW35-60-15 | 165 | 460 | 290 | 350 | 920 |
| 80QW40-7-2.2 | 165 | 490 | 325 | 310 | 700 |
| 80QW43-13-3.0 | 165 | 445 | 295 | 310 | 740 |
| 80QW40-15-4.0 | 165 | 445 | 295 | 310 | 800 |
| 80QW65-25-7.5 | 165 | 490 | 325 | 310 | 770 |
| 100QW80-10-4.0 | 175 | 620 | 420 | 350 | 800 |
| 100QW110-10-5.5 | 185 | 650 | 420 | 350 | 800 |
| 100QW100-15-7.5 | 185 | 650 | 420 | 350 | 800 |
| 100QW85-20-7.5 | 185 | 650 | 420 | 350 | 800 |
| 100QW100-25-11 | 210 | 710 | 450 | 420 | 960 |
| 100QW100-30-15 | 225 | 740 | 485 | 420 | 950 |
| 100QW100-35-18.5 | 225 | 740 | 485 | 470 | 1000 |
| 125QW130-15-11 | 225 | 740 | 470 | 420 | 960 |
| 125QW130-20-15 | 225 | 740 | 470 | 420 | 960 |
| 150QW145-9-7.5 | 225 | 770 | 480 | 420 | 850 |
| 150QW180-15-15 | 225 | 780 | 480 | 470 | 960 |
| 150QW180-20-18.5 | 225 | 780 | 480 | 470 | 1020 |
| 150QW180-25-22 | 225 | 780 | 480 | 470 | 1020 |
| 150QW130-30-22 | 250 | 860 | 520 | 470 | 1180 |
| 150QW180-30-30 | 250 | 860 | 520 | 540 | 1230 |
| 150QW200-30-37 | 250 | 860 | 520 | 540 | 1300 |
| 200QW300-7-11 | 275 | 900 | 560 | 540 | 1130 |
| 200QW250-11-15 | 275 | 900 | 560 | 540 | 1130 |
| 200QW400-10-22 | 275 | 900 | 560 | 540 | 1200 |
| 200QW400-13-30 | 275 | 900 | 560 | 540 | 1250 |
| 200QW250-15-18.5 | 275 | 900 | 560 | 540 | 1200 |
| 200QW300-15-22 | 275 | 900 | 560 | 540 | 1200 |
| 200QW250-22-30 | 275 | 900 | 560 | 540 | 1250 |
| 200QW350-25-37 | 275 | 900 | 560 | 540 | 1350 |
| 200QW400-30-55 | 290 | 920 | 580 | 540 | 1400 |
| 250QW600-9-30 | 320 | 1100 | 650 | 540 | 1650 |
| 250QW600-12-37 | 320 | 1100 | 650 | 540 | 1650 |
| 250QW600-15-45 | 320 | 1080 | 650 | 540 | 1650 |
| 250QW600-20-55 | 320 | 1080 | 650 | 540 | 1650 |
| 250QW600-25-75 | 320 | 1100 | 650 | 540 | 1650 |
| 250QW800-12-45 | 320 | 1080 | 650 | 540 | 1650 |
| 300QW500-15-45 | 400 | 1200 | 800 | 600 | 2040 |
| 300QW800-15-55 | 400 | 1200 | 800 | 600 | 2040 |
| 300QW600-20-55 | 400 | 1200 | 800 | 600 | 2050 |
| 300QW800-20-75 | 400 | 1200 | 800 | 600 | 2100 |
| 300QW950-20-90 | 400 | 1200 | 800 | 600 | 2200 |
| 300QW1000-25-110 | 400 | 1200 | 800 | 600 | 2200 |
| 350QW1100-10-55 | 450 | 1350 | 950 | 600 | 1950 |
| 350QW1500-15-90 | 450 | 1350 | 950 | 600 | 2160 |
| 350QW1200-18-90 | 450 | 1350 | 950 | 600 | 2160 |
| 350QW1100-28-132 | 450 | 1350 | 950 | 600 | 2500 |
| 350QW1000-36-160 | 450 | 1350 | 950 | 600 | 2600 |
| 400QW1500-10-75 | 510 | 1480 | 1100 | 700 | 2100 |
| 400QW2000-15-132 | 510 | 1480 | 1100 | 700 | 2500 |
| 400QW1700-22-160 | 510 | 1480 | 1100 | 700 | 2600 |
| 400QW1500-26-160 | 510 | 1480 | 1100 | 700 | 2620 |
| 400QW1700-30-200 | 510 | 1480 | 1100 | 700 | 2550 |
| 400QW1800-32-250 | 510 | 1480 | 1100 | 700 | 2860 |

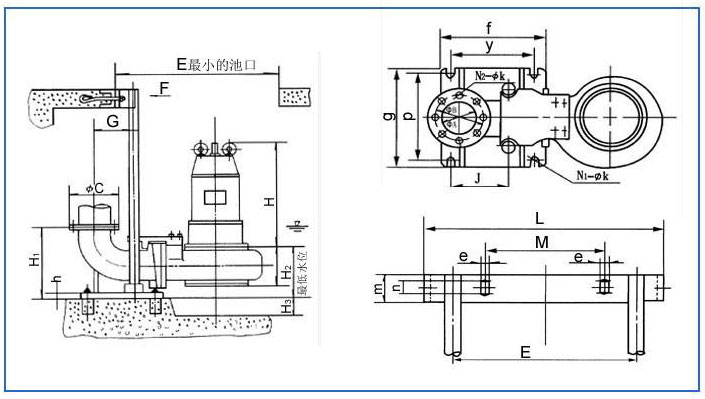

WQ固定潛水式無堵塞排污泵安裝尺寸圖
注意事項：
泵使用方法及注意事項
1.泵使用前應仔細檢?電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許_過120℃。
3.該系列排污泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進（偏離泵出水口，其連線應平行于泵出水口的）兩個吊環螺釘或起吊 板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當 作繩索使用，以免發生危險。
4.泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的_二根線對調一下接線位置即可。
5.電泵的機殼地線_嚴格按有關規程接妥，為了_使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。
6.電泵在無特殊情況_配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
7.不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%），_能控制在建議使用揚程范圍以內，以防電泵因_載而燒壞電機。
8.無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。
安裝系統說明
1.自動耦合裝置系統
適用于長期固定的使用場合，具有安裝快捷，檢?、維修方便等優點.該系統使用特制的底座，固定在污水坑的底部，與出水管連結好，在池頂安裝好配套的支承塊，用導桿使二者相連.水泵與特定支架連結好.沿導桿下滑到達底座，與其自動耦合、密封、密封，而提升時則自動脫落。
2，移動式安裝系統
它以支架支承,接上出水軟管即可工作，這種方式主要應用于救急或維修施式的需要。
QW（WQ）無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行_保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以_泵以較好效率運行。
維護保養
1.電泵應有專人管理與使用，井定期檢?電泵繞組與機殼之間的絕緣電阻是否正常。
2.每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，_電
泵的清潔。
3，電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。 ^
4.在常規狀態下泵每使用300-500小時后應加注或更換油室中機油（10-?30號機油）使機械密封保持良好的潤
滑狀態，提高機械密封的使用壽命。
5，電泵拆卸、維修后，機殼組件_經0.2MPa氣密試驗檢?，以確保電機密封可靠。
6，葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。
故障與排除
故障現象 | 原因分析 | 拌除方法 |
流量不足或不出水 | 1.葉輪旋轉錯誤 2.閥門是否打開和完好 3.管道葉輪被堵 4.轉速過低 5.揚程過高 6.抽送介質密度較大 7.介質粘度較高 8.密封圈損壞（口環處） | 1.調整葉輪旋轉方向 2.檢?、維修、排除 3.清理雜物 4.檢查電器設備及電路 5.改泵或降低揚程 6.用水沖稀降低濃度 7.降低粘度 8.更換 |
運行不穩定 | 1.葉輪不平衡 2.軸承損壞 | 1.送制造廠調換或校正 2.更換 |
泵不能啟動 | 1.缺相 2.葉輪卡住 3.繞組、接頭或電纜斷路 4.定子繞組燒壞 5.電器控制發生故障 | 1.檢?線路進行修復 2.排除雜物 3.用歐姆表檢?修復 4.修理、更換繞組 5.修理或調換 |
電流過大 | 1.工作電壓低 2.管道、葉輪被堵 3.抽送液體的高度或粘度較高 4.使用揚程過低 | 1.調整工作電壓 2.?理管道、葉輪堵物 3.改變密度或粘度 4.減少流量.提高揚程 |
絕緣電組低 | 1屯纜線電源接線端滲漏 2.電纜線破損 3.機械密封磨損產生泄漏 4.各0形密封圈失效 5.一機殼被介質腐蝕漏水 | 1.擰緊壓緊嫘母 2.更換 3.更換 4.更換 5.修補 |
